ATTENTIE: Productie PIKO SmartControl Premium® systeem sinds medio september 2019 gestopt!
Het draadloze PIKO SmartControl Premium® digitale systeem is sinds medio september 2019 niet meer leverbaar bij PIKO. UIteraard blijft PIKO de verkochte systemen ondersteunen met service.

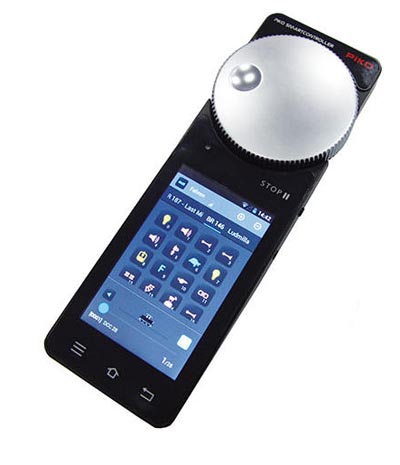

De handregelaar - PIKO SmartController Premium®
De draadloze PIKO SmartControl Premium® handregelaar maakt het u mogelijk uw treinen, wissels en seinen op het touchscreen met hoge resolutie door middel van eenvoudige vingertikken direct te selecteren en te bedienen. De bediening is daarbij, dankzij het Android besturingssysteem, net zo eenvoudig en intuïtief als u het wellicht al van uw smartphone inmiddels gewend bent. Pictogrammen tonen u ieder moment welke functies ter beschikking staan. Voor het precies instellen van de snelheid dient een grote metalen draaiknop, die u ook zonder te kijken kunt bedienen. Voor zover u de besturing van een locomotief wisselt, stelt deze snelheidsregelaar zich automatisch op de snelheid van uw gekozen locomotief in. Zou u de bewegende metalen draaiknop per ongeluk tegenhouden leidt dit niet tot enigerlei beschadiging van de mechanische besturing.
Net zoals de locomotieven kunt u ook uw wissels en magneetartikelen aansprekende namen geven.
Opdat u wissels en seinen uit elkaar kunt houden zijn hiervoor ook pictogrammen toe te voegen.
De decoderprogrammering alsook verscheidene systeeminstellingen gebeuren comfortabel direct op het touchscreen.
De PIKO SmartController Premium® kan alleen in combinatie met de PIKO SmartBox Premium®, die de informatie aan de locomotieven en schakelartikelen doorgeeft, worden ingezet. Via een PIKO SmartBox® kunnen tot maximaal 32 PIKO SmartController®s in gebruik zijn.
Technische gegevens van de PIKO SmartController Premium®
• Bedrijfssysteem Android 4.1.x.
• ARM CPU met 1 GHZ frequentie, 512 MB RAM, 2GB Flash ROM.
• 3.2" TFT display.
• capacitief multitouch display met softkeys.
• motor aangedreven draaiknop met eindaanslag en microswitch voor omkeren van de rijrichting.
• Telkens twee druktoetsen links en rechts, waarvan de functie door de gebruiker toegewezen kan worden.
• USB aansluiting voor software-update alsook het opladen van de interne accu.
• interne accu. Bedrijfsduur tussen 5 en 8 uur.
• accu kan door het losdraaien van twee schroeven en loshalen gewisseld worden
• vier vrij te beleggen, zijdelingse functietoetsen
Functies
Locomotieven besturen
meer dan 16.000 locomotieven kunnen in de interne databank met individuele locomotiefnamen en -symbolen opgenomen worden – met tot 28 functies per locomotief.
Wissels en magneetartikelen schakelen
Meer dan 1.000 magneetartikelen respectievelijk wissels kunnen in het systeem opgenomen en grafisch geschakeld worden.
Meervoudige tracties
Tot maximaal 4 locomotieven per tractie zijn mogelijk. Het systeem bouwt de tracties virtueel op.
Het brein van het SmartControl systeem: de PIKO SmartBox Premium®
De PIKO SmartController® ondersteunt de PIKO SmartBox®, die de verbinding met de rails maakt en de energielevering verzorgt. Ook grotere banen zijn hierbij geen probleem omdat de geïntegreerde booster 5 A stroom kan leveren. Standaard wordt de SmartControl set # 55040 uitgeleverd met een trafo die 2,25A stroom levert. Onder artikelnummer # 55046 is als accessoire een zware trafo leverbaar die 5,3A stroom levert.
Wanneer uw baan groeit, kunt u later aan uw PIKO SmartBox Premium® verdere compatibele LocoNet boosters en railbezetmelders aansluiten. Ook een PC kan direct aan de LAN-interface of via WLAN opgenomen worden. Vanzelfsprekend kunt u meerdere PIKO SmartControllers® met een PIKO SmartBox® gebruiken. Alle locomotieven, wissels en seinen regelen zich hierbij automatisch.
Compatibele LocoNet® boosters zijn o.a. de Power4 (63240) en de Power8 (63280) van Uhlenbrock en de DR5033 van Digikeijs. De Uhlenbrock Power4 en Power8 zijn inzetbaar voor de protocollen DCC, Motorola en mfx. De Digikeijs DR5033 is een booster met DCC protocol.
Attentie: de Uhlenbrock Power8 is in combinatie met de 150 VA transformator uitsluitend te gebruiken voor spoor Nul en G.
De PIKO SmartBox Premium® kan naar wens ook direct in uw thuisnetwerk geïntegreerd worden. Het installeren van updates is dan heel erg eenvoudig.
Met RailComPlus® worden uw locomotieven automatisch herkend en geven hun naam en functietoetssymbolen automatisch aan het systeem door. Een separate programmeerrail helpt bij het instellen van oudere decoders. Dankzij RailComPlus® kunnen decoderparameters daarbij ook direct op het hoofdspoor gewijzigd worden.
De PIKO SmartBox Premium® communiceert draadloos met de PIKO SmartController Premium® via WLAN. Beide apparaten vinden elkaar automatisch. Er hoeft niets geconfigureerd te worden, gedownload of zelfs extra aangeschaft te worden: alle benodigde delen inclusief netvoeding zijn zowel in de Premium treinsets alsook in de BasicSet opgenomen.
Technische gegeven van de PIKO SmartBox Premium®
DCC digitale centrale met RailComPlus®
• Diverse DCC –dataformaten (14, 28, 128 rijstappen), lange en korte adressen worden ondersteund.
• Tot 16.384 locomotieven kunnen worden vastgelegd en beheerd.
• Per locomotief kunnen tot 28 functietoetsen individueel worden vastgelegd.
WLAN radiografische module als ontvanger voor de PIKO SmartController Premium®
• Tot 32 radiografische handregelaars zijn gelijktijdig te gebruiken.
• Geïsoleerde opstelling: de PIKO SmartBox Premium® genereert het draadloze net voor de handregelaars; geen internetbedrijf.
• Accesspoint: De PIKO SmartBox Premium® verbindt met het thuisnetwerk en bindt daarmee alle apparaten aan zich.
• WLAN draadloze module voor verbinding met alle gebruikelijke WLAN accesspoints.
• Gebruik in Europa en de USA mogelijk, omdat de IEEE WLAN standaard vervuld worden.
Ethernet-bus
• Aansluiting aan het thuisnetwerk voor software-updates alsook computerbesturingssoftware.
Geïntegreerde booster voor het hoofdspoor, uitgangsvermogen tot 5 A (instelbaar)
• Geschikt voor de spoorbreedtes N, TT en H0
Geïntegreerde programmeerrail uitgang voor decoderprogrammering
• Volledige ondersteuning van de DCC servicemode commando’s
• Inlezen van alle tot dusver door PIKO gebruikte DCC decoders mogelijk (uitzondering: geen AnDi !)
• Inlezen van locomotieven mogelijk
EcosLink bus voor uitbreiding via PIKO LocoNet® Converter (55044)
• Draadgebonden handregelaar, zoals de PIKO SmartControl Light® controller (55016)
• Terugmeldings bouwstenen
Stroomvoorziening
• DCC bus 5.5 mm / 2.1 mm en externe gestabiliseerde gelijkspanningsnetvoeding.
• Onderspanningbewaking en afschakeling bij overbelasting of kortsluiting.
Compatibele PC besturingssoftware:
- WinDigiPet compatibel vanaf versie 2015.1b www.windigipet.de
- RocRail wiki.rocrail.net/doku.php
- Train-controller Freiwald www.freiwald.com (Voor het bepalen van de benodigde IP-adres gebruik dan de "PIKO Smartbox finder")
Als de besturingssoftware het IP-adres van de PIKO SmartBox nodig heeft, gebruik dan het programma PIKO Smartbox finder. Met de hulp hiervan wordt uw thuisnetwerk automatisch doorzocht op MAC-adressen. In de regel "ipaddr" wordt dan het bijbehorende IP adres getoond. (Het programma is in een zip-map aanwezig. Het moet uitgepakt worden voor gebruik)

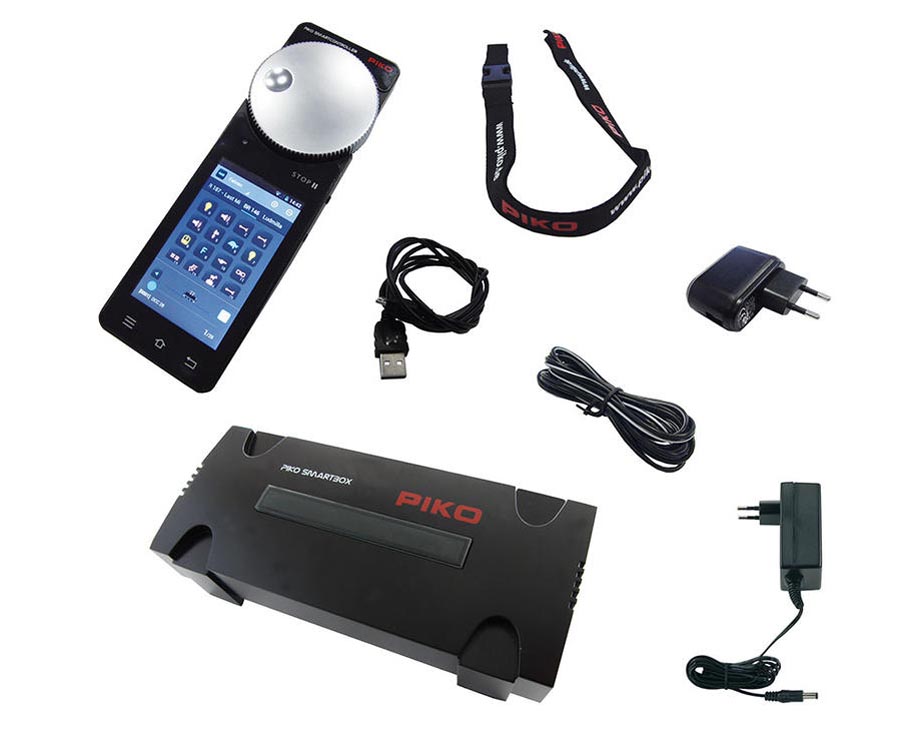

55040 PIKO SmartControl Premium® - geavanceerd digitaal DCC systeem voor gevorderden, maar zeker ook voor starters!
Voor downloads van updates voor de SmartController en de SmartBox: Klik hier
